安全技术

安全扇叶-气流核心部件


A.

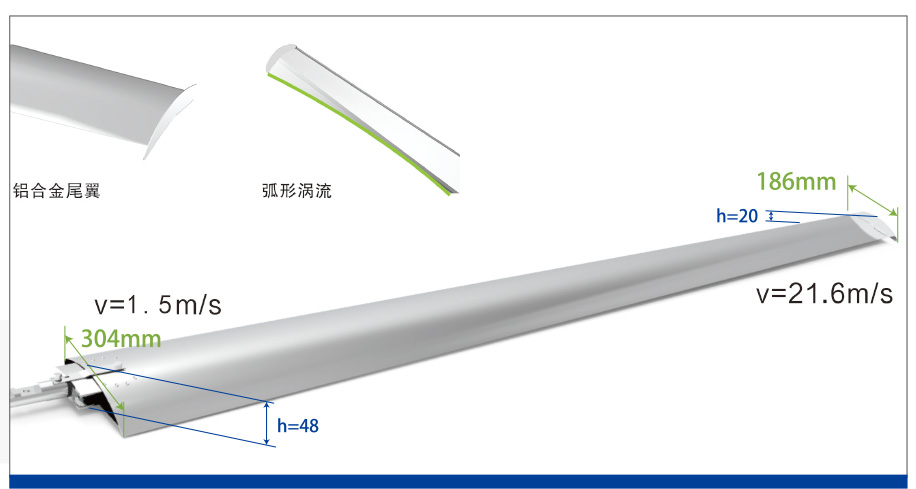

叶片设计-流线型变截面

通过空气动力学仿真分析,应用等弦长理论,结合相对线速度原理,研发设计出流线型变截面扇叶,叶根到叶尖逐渐变窄变薄,受力更平衡、送风更均匀,且中心无空洞

20230907/29878cf4ef27c32f76f72824432387b8.jpg


B.

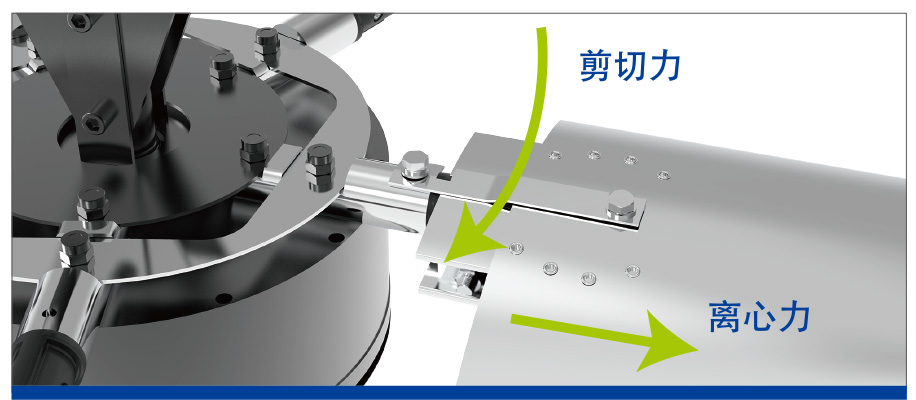

叶片选材一航空级工业合金板材

采用5052H32高标号1.5MM 航空级铝合金母板,精密数控成型,强度和柔韧性更高,确保不断裂。每个叶片仅有 6.7 公斤(7.3M 直径,不含缓冲件),叶片数量少,重量轻,减少电机负荷,延长使用寿命,安全节能。

20230907/df2768756577e783643380412e9ce889.jpg


C.

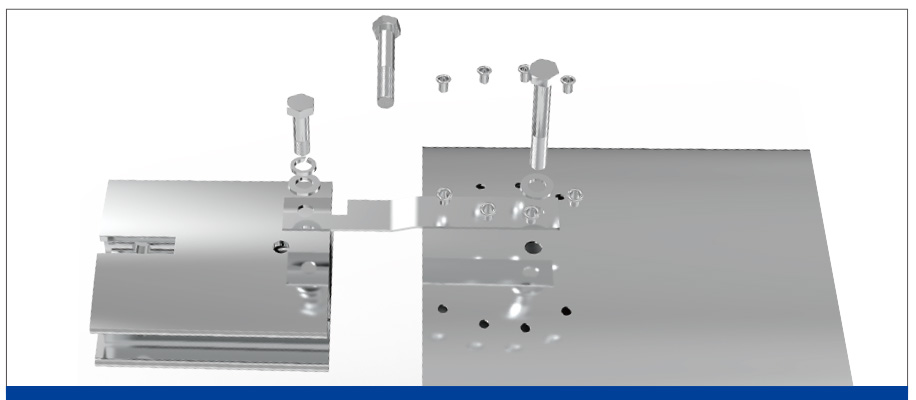

叶片连接一一多点铆接工艺

16 颗高强度钢芯铆钉上下分离接(单颗铆钉可承受 1500KG 拉力)形成叶片上下层独立面受力以承受风扇全速运行时强大的离心力。

20230907/abde043eceb64cd048f361887a131cef.jpg


缓冲结构-风扇高效组件


A.

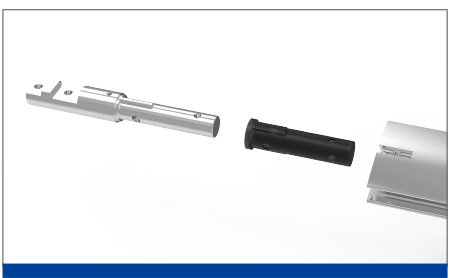

减振橡胶20230907/beff2ee4844452ec800b85d9726a1147.jpg

叶柄整体 PU 聚氨包胶--- 与叶片缓冲腔高精度配合,高

效吸收来自叶片的应力及气流振动,减轻电机负载,延长使用寿命。

B.

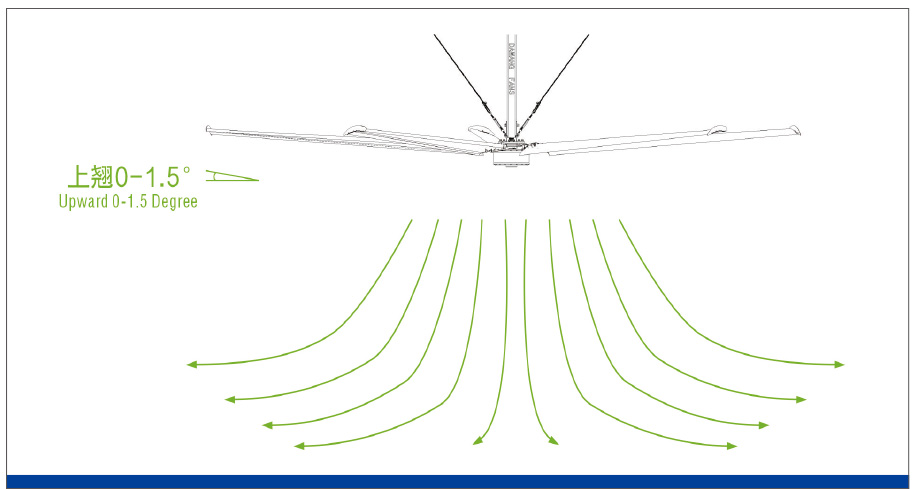

上翔0-1.5°

0-1.5°微上扬--- 缓冲腔内设有精确角度限位,叶柄与缓冲腔连接后形成 0-1.5微上扬,有效消除风扇运行过程中产生的反向作用力,并形成锥形气流,实现中心无空洞且增加覆盖范围。

20230907/e71e9e20a3c38e1de9a0ffbc6cb30f1c.jpg


专利轮毂-风扇安全核心



A.

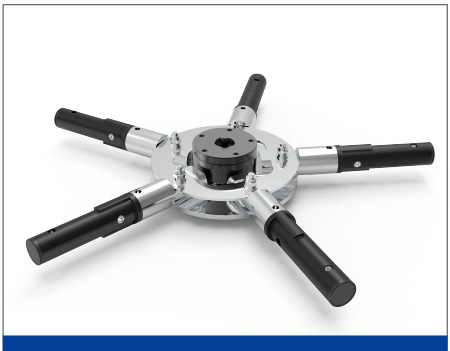

专利集成轮毅20230907/20d88d0b2696175e65c9ea7123a338b1.jpg

通过上下压盘与叶柄凹凸台阶的相互咬合,使得叶柄与轮 /电机形成一体,运用整体结构来承受风扇运行时的离心力,所有紧固件不受力。




B.
专利内锥轴套20230907/20d88d0b2696175e65c9ea7123a338b1.jpg

轮毂中心设置专利内锥套件,与外转子电机输出轴形成结构性自锁,在重力作用下形成自然涨紧,确保整体轮毅与电机的可靠连接。



C.

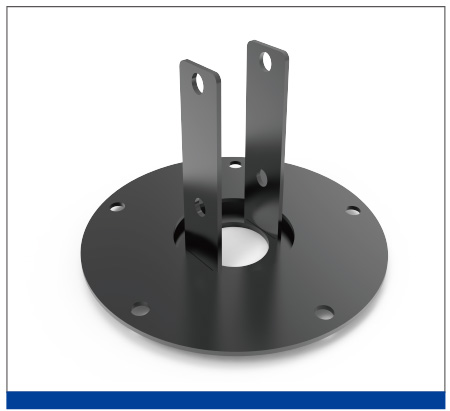

安全防坠结构20230907/7d60cbace6b141b99278587c407f0107.jpg

将 5根叶柄通过螺柱与防坠环连成一体,与机架底盘形成套挂,防止由于轮毅脱落或者断轴造成坠落。


D.
防坠环与外转子电机20230907/7d60cbace6b141b99278587c407f0107.jpg

防坠环与电机法兰盘形成套圈,确保在遇到电机断轴的情况下形成有效勾挂,确保运行安全。
